COLD FORMING MATERIALS

Vergella a freddo ML18CrMo

MATERIALSENGINEERINGCREATION GROUP

Prodotti / GB standard nazionale / GB/T 5953.1

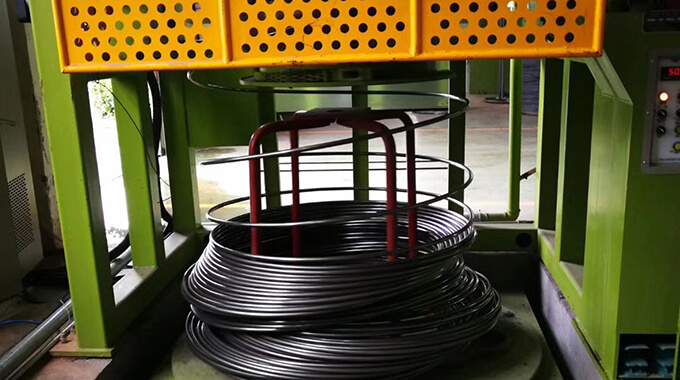

Vergella a freddo ML18CrMo

Diametro del filo: 0,40-46mm

Resistenza alla trazione: Si prega di fare riferimento alla pagina dei parametri tecnici

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo., Ltd. è un'impresa di riferimento di vergella a freddo domestico, con una media di oltre 15 anni di esperienza nel settore nella gestione della produzione. La maggior parte dei suoi clienti cooperativi sono fornitori di prima classe di imprese automobilistiche globali e tutte le materie prime provengono da ben note acciaierie nazionali. Tutti gli ordini di produzione sono tracciabili al 100%.

Condizioni tecniche di consegna

: Disegno di luce di ricottura sferoidante a freddo (disegno di luce di ricottura sferoidizzante)- SALD

: Ricottura dello stato di disegno a freddo sferoidante di ricottura della luce di ricottura (ricottura spheroidizzando il disegno leggero di ricottura)- ASALD;

Qualità della superficie

- : Superficie continua del filo liscio

- : Niente cuciture, sovrapposizioni, buche, graffi e segni di trazione

- : Nessuna ruggine

Industria delle applicazioni

- : Industria automobilistica

- : Industria dei materiali da costruzione

- : Industria delle macchine e delle attrezzature

- : Altre industrie

Caso di studio

Products & Service

Vergella

Decapaggio e fosfatazione

Trafilatura a freddo

Ricottura di globulizzazione

Controlla

Prodotti finiti

1. Composizione chimica

Composizione chimica, frazione di massa % si riferisce a GB 28906-2012

2. Proprietà meccaniche

Tabella 2 Proprietà meccaniche del filo di acciaio per indurimento superficiale

Designazione dell’acciaio a	Diametro / mm	SALD			SA
Designazione dell’acciaio a	Diametro / mm	Resistenza a trazione Rm/ MPa	Strizione Z/ %	Durezza Rockwell / HRB	Resistenza a trazione Rm/ MPa	Strizione Z/ %	Durezza Rockwell / HRB
ML10	≤6.00	420-620	≥55	-	300-450	≥60	≤75
	>6.00-12. 00	380-560	≥55	-
	>12.00-25.00	350-500	≥50	≤81
ML15 ML15Mn ML18 ML18Mn ML20	≤6.00	440~640	≥55	-	350-500	≥60	≤80
	>6. 00 - 12.00	400-580	≥55	-
	>12. 00-25.00	380-530	≥50	≤83
ML20Mn ML16CrMn ML20MnA ML22Mn ML15Cr ML20Cr ML18CrMo	≤6.00	440-640	≥55	-	370-520	≥60	≤82
	>6. 00 - 12. 00	420-600	≥55	-
	>12. 00-25.00	400-550	≥50	≤85
ML20CrMoA ML20CrNiMo	≤25.00	480-680	≥45	≤93	420-620	≥58	≤91
Nota: Per il filo di acciaio con diametro inferiore a 3. 00 mm, la strizione è indicata solo a titolo di riferimento.
a Come riferimento per la composizione chimica del grado, vedere GB/T 6478。

2.1 Le proprietà meccaniche del filo di acciaio consegnato nello stato HD devono essere determinate da entrambe le parti attraverso la negoziazione.
Le proprietà meccaniche del filo di acciaio per indurimento superficiale 2.2 nello stato di consegna devono soddisfare i requisiti della Tabella 2.
Quando il filo di acciaio 2.3 viene consegnato in stato dritto o lucido, le proprietà meccaniche sono consentite fluttuare del 10%.
2.4 Le proprietà meccaniche del filo di acciaio con diametro nominale superiore a 25,00mm devono essere determinate da entrambe le parti attraverso la negoziazione.
Le proprietà meccaniche dei gradi non elencati nella tabella 2.5 devono essere determinate da entrambe le parti attraverso la negoziazione.
2.6 sconvolgente
Il campione di filo di acciaio deve essere forgiato a freddo fino a 1/2 dell'altezza del campione originale e la superficie deve essere priva di crepe e crepe. Può anche essere forgiato al 1/3 o 1/4 dell'altezza originale dell'esemplare di comune accordo.

3. microstruttura

Tabella 6 Gamma ammissibile di profondità dello strato decarburato

La struttura sferoidizzante del filo di acciaio trattato mediante ricottura sferoidizzante può essere ispezionata in base alle esigenze del compratore e indicata nel contratto. Il livello qualificato e il metodo di prova devono essere negoziati da entrambe le parti.

Diametro nominale del filo	Profondità di decarburazione completa	Profondità totale di decarburazione
≤8.00	≤0.02	≤0.10
>8.00-15.0	≤0.02	≤0.15
>15.0-25.0	≤0.03	≤0.20
>25.0-45.0	Da concordare	Da concordare

3.1 strato decarburato
secondo i requisiti del compratore e indicato nel contratto, lo strato decarburato sulla superficie del filo di acciaio può essere ispezionato. La gamma di profondità consentita dello strato completamente decarburato del filo di acciaio e lo strato decarburato totale (ferrite + strato di transizione) devono essere conformi alle disposizioni della tabella 6. quando lo strato decarburato è soggetto a requisiti speciali, deve essere determinato da entrambe le parti attraverso la negoziazione. Per i fili di acciaio con contenuto di carbonio non superiore allo 0,30%, il metodo di ispezione deve essere negoziato da entrambe le parti.
Aumento del carbonio in 3.2
Non ci sarà alcun aumento del carbonio sulla superficie del filo di acciaio. Il fornitore non può effettuare l'ispezione se può garantire.

4. Qualità della superficie

La superficie del filo di acciaio 4.1 deve essere liscia e priva di crepe, cicatrici, piegature, delaminazione, segni di disegno e ruggine. Tuttavia, sono consentite singole fosse, convessità, ammaccature e graffi con una profondità non superiore alla metà della tolleranza del diametro. La superficie del filo di acciaio consegnato in stato ricotto può avere il colore dell'ossidazione.
I requisiti di rivestimento superficiale del filo di acciaio 4.2 devono essere determinati da entrambe le parti attraverso la negoziazione.

Product Detail Technical Information Inspection Packaging
