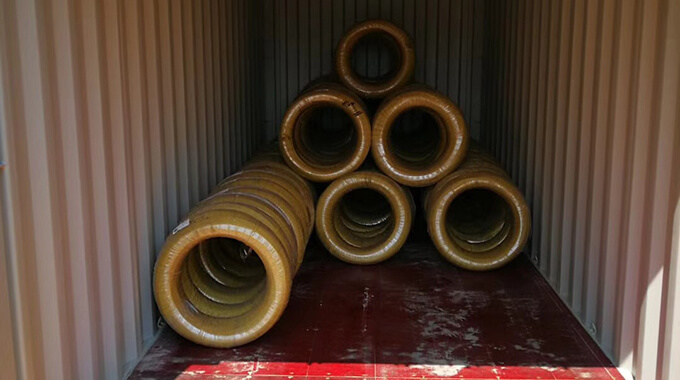

Filo di acciaio per stampaggio a freddo SWCH19A

MATERIALSENGINEERINGCREATION GROUP

Prodotti / Standard JIS / JIS G3507

Filo di acciaio per stampaggio a freddo SWCH19A

Diametro del filo: 0,40-46mm

Resistenza alla trazione: Si prega di fare riferimento alla pagina delle informazioni tecniche

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupÈ la Cina. È una società di riferimento che ha 20 anni di esperienza in un'impresa che si concentra sui fili di acciaio di qualità fredda nell'intero team di gestione. Abbiamo un buon rapporto con molti fornitori di livello uno nell'industria automobilistica e tutto il filo è fornito dalle acciaierie di marca. Tutti gli ordini sono tracciabili al 100%.

Condizioni tecniche di consegna

D Processo:

Processo DA:

Nessuno:

Qualità della superficie

- : Continuo, liscio

- : Nessun punto, nessuna sovrapposizione, buche, graffi, senza segni di estensione

- : Nessuna ruggine

Industria applicata

- : Industria automobilistica

- : Costruzione

- : Industria delle macchine e delle attrezzature

- : Altre industrie

Caso di studio

Products & Service

Vergella

Decapaggio e fosfatazione

Trafilatura a freddo

Ricottura di globulizzazione

Ispezione

Prodotti finiti

1. Composizione chimica

Tabella 1-Ingredienti chimici, unità %

Designazione dell’acciaio	C	Si	Mn	P	S	Al	Classificazione
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Acciaio equivalente a quello effervescente
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Acciaio calmato all’alluminio
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Acciaio calmato

Tutti i tipi di acciaio in questa tabella non devono superare 0,30% Cu, 0,20% Ni e 0,20% Cr.

2. proprietà meccaniche della linea

Tabella 2 Proprietà meccaniche delle linee per processo D

Designazione dell’acciaio	Classe di diametro del filo mm	Resistenza a trazione N/mm²	Strizione %	Durezza (Riferimento) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

Osservazioni Nel caso di 1 diametro del filo di 20 mm o più, il diaframma è un valore ridotto di 5 dal valore della Tabella 2. Inoltre, per 3 mm o meno, il diaframma non è specificato. 2 N/mm2 = 1MPa

Tabella 3 Proprietà meccaniche delle linee per processo DA

Designazione dell’acciaio	Resistenza a trazione N/mm²	Strizione %	Durezza (Riferimento) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Osservazioni 1. La linea utilizzata per il prodotto da trattare termicamente, che va da SWCH6R a tipo SWCH27K, può avere il limite inferiore della resistenza alla trazione inferiore al valore della Tabella 3 secondo l'accordo tra le parti riceventi. 2. Quando il diametro del filo è di 20 mm o più, l'apertura viene ridotta di 5 dal valore della Tabella 3. Per 3 mm o meno, il diaframma non è definito. 3 1N/mm2 = 1MPa

3. profondità di carbone-decalinizzazione

Tabella 4 Limiti consentiti per la profondità media di decalinizzazione

Unità mm
Diametro del filo	Profondità di decarburazione ferritica	Profondità totale di decarburazione
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Nel caso della linea tra la profondità di decarburazione SWCH30K e SWCH50K e la designazione dell'ordinatore, viene eseguito il test di 10.3.1 e il limite consentito della profondità media di decarburying è conforme alla Tabella 4. Tuttavia, Una linea di diametro superiore a 32 mm è soggetta ad un accordo tra le parti riceventi.

4. Indennità di diametro del filo e deviazione differenziale

Tabella 5 Indennità di diametro del filo e differenza di differenza

Diametro del filo	Tolleranza	Ovalizzazione
≤ 3	0-0.025	≤ 0.013
Oltre 3 fino a 6 incluso	0-0.030	≤ 0.015
Oltre 6 fino a 10 incluso	0-0.036	≤ 0.018
Oltre 10 fino a 18 incluso	0-0.043	≤ 0.022
Oltre 18 fino a 30 incluso	0-0.070	≤ 0.035
Oltre 30 fino a 40 incluso	0-0.100	≤ 0.050
Oltre 40 fino a 50 incluso	0-0.150	≤ 0.070

Nota (4) La differenza di deviazione si riferisce alla differenza tra il valore massimo e il valore minimo del diametro nella stessa sezione trasversale della linea.
