COLD FORMING MATERIALS

Filo di acciaio per stampaggio a freddo X12Cr13

MATERIALSENGINEERINGCREATION GROUP

Prodotti / Norme europee / EN 10263-5

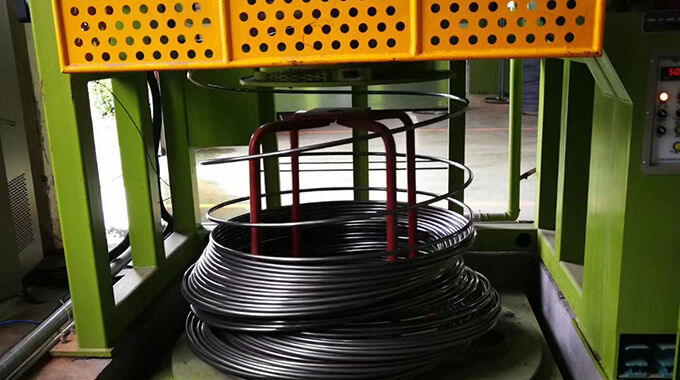

Filo di acciaio per stampaggio a freddo X12Cr13

Diametro: 0,40-36mm

Resistenza allo strappo: Vedi dati tecnici

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupÈ diventato l'azienda di riferimento del filo di acciaio per il taglio a freddo domestico, l'intero team di gestione ha 20 anni di esperienza nel settore. Stiamo costruendo buoni rapporti con molti fornitori Tier One per l'industria automobilistica, tutte le vergelle provengono da impianti siderurgici di marca. Tutti gli ordini sono tracciabili al 100%.

Condizioni tecniche di consegna

Nessuno: A o un PE

Nessuno: Un LC

Nessuno: A C A

Nessuno: A C A LC

Qualità della superficie

- : Continuo e liscio

- : Libero da suture, sovrapposizioni, fossette, graffi e cicatrici da disegno a freddo

- : Libero dalla ruggine

Applicazione

- : Industria automobilistica

- : Industria delle costruzioni

- : Industria dei macchinari

- : Altre industrie

Caso di studio

Products & Service

Vergella

Decapaggio e fosfatazione

Trafilatura a freddo

Ricottura di globulizzazione

Ispezione

Prodotto finito

1. Combinazione delle condizioni di consegna

Tabella 1 Combinazione di normali stati di trattamento caldo, forme del prodotto e requisiti pertinenti

Warmebehand- lungszustand bei der Lieferung	Symbol	Erzeugnisform a			Stahle			In Betracht kommende Anforderungen
		Stab	Walz- draht	Draht	ferritisch	martensitisch	austenitisch und austenitisch- ferritisch
Weichgeglüht	+A	X	X	X	X	X	一	Chemische Zusammensetzung nach Tabelle 3	Mechanische Eigenschaften nach Tabellen 5 oder 6 oder 7 oder 8	Zusatz-oder Sonderanforderungen nach EN 10263-1:2017 Anhang Ab
Lösungsgeglüht	+AT	X	X	X	一	一	X
Sonstige	Andere Lieferzustände dürfen bei der Anfrage und Bestellung vereinbart werden
A X = kommt in Betracht - = kommt nicht in Betracht b Falls bei der Anfrage und Bestellung vereinbart

Tabella 2-Qualità della superficie in condizioni di consegna

Oberflachenbeschaffenheit im Lieferzustand	Symbol	Stab	Walzdraht	Draht
Kaltgezogen	+C		X	X
Walzgeschalt	+PE	X		X
Nachgezogen,geglättet	+LC			X

2. Composizione chimica

Tabella 3-Gradi di acciaio e composizione chimica (analisi della fusione), frazione di massa in % a

Stahlsorte		C	Si	Mn	P	S	Cr	Mo	Ni	N	Cu	Sonstige
Kurzname	Werkstoff- nummer	C	Si	Mn	P	S	Cr	Mo	Ni	N	Cu	Sonstige
Austenitische Stahle
X10CrNi18-8 1.4310		0,05 bis 0,15	2,00	2,00	0.045	0,015	16.0 bis 19.0	0,80	6,0 bis 9,5	0,10	1,00
X2CrNi18-9 1.4307		0,030	1,00	2,00	0.045	0.030 b	17,5 bis 19,5		8,0 bis 10,5	0,10	1,00
X2CrNi19-11 1.4306		0,030	1,00	2,00	0,045	0.030 b	18.0 bis 20.0		10.0 bis 12,0	0,10	1,00
X5CrNi18-10 1.4301		0,07	1,00	2,00	0,045	0.030 b	17,5 bis 19.5		8,0 bis 10,5	0,10	1,00
X6CrNiTi18-10 1.4541		0,08	1,00	2,00	0,045	0,030 b	17,0 bis 19,0		9.0 bis 12.0		1,00	Ti=5×C bis 0.70
X4CrNi18-12 1.4303		0.06	1,00	2,00	0.045	0.030 b	17,0 bis 19,0		11.0 bis 13,0	0,10
X2CrNiMo 17-12-2 1.4404		0.030	1,00	2,00	0.045	0.030 b	16,5 bis 18,5	2.00 bis 2,50	10.0 bis 13.0	0,10	1,00
X2CrNiMo17-12-3 1.4432		0,030	1,00	2,00	0.045	0,030 b	16,5 bis 18,5	2,50 bis 3.00	10,5 bis 13.0	0,10	1,00	一
X5CrNiMo17-12-2 1.4401		0,07	1,00	2,00	0.045	0,030 b	16.5 bis 18.5	2,00 bis 2,50	10,0 bis 13,0	0,10	1,00	一
X6CrNiMoTi17-12-2 1.4571		0,08	1,00	2,00	0.045	0,030 b	16,5 bis 18,5	2,00 bis 2.50	10,5 bis 13,5		1,00	Ti=5×C bis 0,70
X2CrNiMoN17-13-3 1.4429		0,030	1,00	2,00	0.045	0,015	16,5 bis 18,5	2,50 bis 3,00	11,0 bis 14,0	0,12 bis 0,22	1,00
X3CrNiMo17-13-3 1.4436		0,05	1,00	2,00	0.045	0,030 b	16,5 bis 18,5	2,50 bis 3,00	10.5 bis 13,0	0,10		一
X3CrNiCu18-9-4 1.4567		0,04	1,00	2,00	0.045	0,030 b	17,0 bis 19,0		8,5 bis 10,5	0,10	3,00 bis 4,00
X3CrNiCu19-9-2 1.4560		0.035	1,00	1,50 bis 2.00	0,045	0,015	18,0 bis 19,0		8,0 bis 9.0	0,10	1,50 bis 2,00
X3CrNiCuMo17-11-3-2 1.4578		0,04	1,00	2,00	0.045	0,015	16,5 bis 17,5	2,00 bis 2,50	10.0 bis 11,0	0,10	3,00 bis 3,50
Austenitisch-ferritischer Stahl
X2CrNiMoN22-5-3d 1.4462 d		0.030	1,00	2,00	0.035	0.015	21,0 bis 23,0	50 bis 3.5	4,5 bis 6,5	0,10 bis 0,22		一
Ferritische Stahle
X6Cr17 1.4016		0,08	1,00	1,00	0.040	0.030 b	16,0 bis 18,0	一
X6CrMo17-1 1.4113		0,08	1,00	1,00	0.040	0.030 b	16.0 bis 18.0	0,90 bis 1,40

Tabella 4-Deviazioni limite tra l'analisi dei pezzi e i valori limite per l'analisi dei fusi di cui alla tabella 3

Elemente	Grenzwerte nach der Schmelzenanalyse Massenanteil in %	Grenzabweichungen für die Stückanalyse Massenanteil in %a
C	≤0.030 >0,030 ≤0,15	+0,005 ±0,01
Si	≤1.00 >1,00 ≤2,00	+0,05 +0.10
Mn	≤1.00 >1,00 ≤2,00	+0,03 ±0.04
P	≤0.045	+0,005
S	≤0,015 >0,015 ≤0,030	+0,003 +0,005
N	≤0.22	±0,01
Cr	≥11,50<15.C ≥15,00 ≤20,0 >20,00 ≤23,0	±0,15 ±0,20 ±0,25
Cu	≤1,00 >1,00 ≤4,0	+0,07 ±0.1C
Mo	<1.75 ≥1,75 ≤3,5	±0,05 ±0,10
Ni	≤1,00 >1,00 ≤5,0 >5,00 ≤10,0 >10,00≤14,0	+0,03 土0.07 士0.1C ±0,15
Ti	≤0,70	±0.05
a ±bedeutet,dass bei einer Schmelze die obere oder die untere Grenze der für die Schmelzenanalyse in Tabelle 3 angegebenen Spanne überschritten werden darf,aber nicht beides gleichzeitig

3. Proprietà meccaniche

Tabella 8-Proprietà meccaniche dell'acciaio inossidabile martensitico nelle condizioni di consegna specificate

Stahls	orte	Durchmesser		Lieferzustand
Stahls	orte	Durchmesser		+A oder +A+PE		+A+LC		+A+C+A		+A+C+A+LC
Kurzname	Werk- stoff- nummer	über mm	bis mm	Rm max MPa	Z min %	Rm max MPa	Z min %	Rm max MPa	Z min %	Rm max MPa	Z min %
X12Cr13	1.4006	2	5					600	60	660	58
		5	10	600	60	720	57	600	60	640	58
		10	25	600	60	700	57	600	60
		25	100	600	60

4. Superficie

Tabella 9-Profondità dei difetti superficiali

Durchmesser im Lieferzustand a mm	Höchstzulässige Fehlertiefe b mm
≤10	0,10
>10	1% des Durchmessers
d Für Durchmesser unter 5 mm ist die zulassige Tiefe von Oberflachenfehlern proportional zur Durchmesserabnahme beim Kaltziehen zu verringern. b Für ferritische,martensitische und austenitisch-ferritische Stähle dürfen bei der Anfrage und Bestellung höhere Werte vereinbart werden
